Пигменты в бетоне


Пигменты - это сухие красящие порошки, являющиеся также наполнителями системы; нерастворимые в воде, масле и других растворителях. В зависимости от происхождения пигменты классифицируются на минеральные и органические. А по способу получения - на природные и искусственные (Табл.1). Для получения природных минеральных пигментов производят механическую обработку природных материалов: помол, просев или отмачивание.

Требования к пигментам, применяемым для окраски бетона.

Цветные пигменты ( красящие пигменты), должны быть устойчивы по отношению к агрессивной среде, создаваемой сильнощелочным вяжущим цементом. Кроме того, они должны быть свето и атмосферостойкими. Пигменты не должны растворяться в воде для затворения. В процессе изготовления окрашенного бетона они должны равномерно и устойчиво распределяться в нём. Неорганические пигменты, а в особенности оксидные, невероятно хорошо отвечают этим требованиям. Этим требованиям отвечают пигменты производимые таких фирмой как: Lanxess, Bayferrox и IOX. Именно эти пигменты обладают вечным качеством.

Таблица 1.Классификация пигментов по природе происхождения

Пигменты
Минеральные Органические Металлические порошки
Природные Искусственные
Мел
Известь
Каолин
Охра
Мумия
Умбра
Сурик железный
Перекись марганца
Графит
Белила цинковые
Белила титановые
Белила свинцовые
Литопон сухой
Крон цинковый
Умбра жженая
Сажа малярная
Зелень цинковая
Оксид хрома
Лазурь малярная
Пигмент желтый
Пигмент алый
Пигмент красный
Пигмент голубой
Пигмент зелёный Пигмент фиолетовый Пигмент розовый Пигмент Бордовый
Киноварь искусственная
Пудра алюминиевая
Пыль цинковая
Бронза золотистая

Искусственные минеральные пигменты получают путем термической обработки минерального сырья (например, жженая охра, умбра).

Помимо традиционных сухих порошковых пигментов получают пигменты в виде паст-концентратов, эмульсий и микрокапсул. Запрещено применение токсичных пигментов, содержащих в своем составе, например, свинец.

1.Свойства пигментов.


Пигменты ( красители ) обладают определенным цветом, т.к. они способны избирательно отражать лучи дневного цвета. Когда на пигмент падает световой луч, то часть лучистой энергии поглощается, а другая отражается, окрашивая пигмент в цвет отраженных лучей. Пигмент, отражающий почти весь падающий на него свет, кажется белым, а пигмент, поглощающий падающие на него световые лучи - черным.

Химический состав пигмента обуславливает его главные свойства: термостойкость, коррозионную и химическую устойчивость, цвет. Содержание водорастворимых солей в пигментах должно быть минимальным, т.к. под действием воды они вымываются.

Дисперсность пигмента влияет на все его основные свойства. Чем меньше размер частицы, тем выше укрывистость и красящая способность пигмента. Полидисперсный состав пигмента позволяет получить плотное покрытие при минимальном расходе связующего.

Укрывистостью называют способность пигмента при равномерном нанесении на одноцветную поверхность делать невидимым цвет последней. Наилучшая укрывистость достигается при использовании частиц пигмента (0,2 – 10) мкм. Укрывистость выражается в граммах пигмента, необходимой для того, чтобы сделать невидимым цвет закрашиваемой поверхности площадью 1 квадратный метр. Укрывистость пигментов считают хорошей, если она составляет (20-60) г/кв.м. Например, у железного сурика она составляет 35 г/кв.м., а у охры - 180 г/кв.м.

Красящая способность - способность пигмента передавать при смешивании окраску смеси с белым пигментом.

Интенсивность окрашивания – Интенсивность окраски является важным показателем качества пигмента. Показатели окрашивающей способности являются решающими для оценки экономичности данного пигмента. Под интенсивностью окрашивания понимается способность пигмента окрасить в свой цвет окружающую его среду.

Стандарт DIN 53 237 является основным для исследования пигментов марки Bayferrox , и в первую очередь для оценки их окрашивающей способности. При этом сухая смесь исследуемого пигмента и тяжёлого шпата сравнивается со смесью соответствующего пигмента Bayferrox – стандарт и тяжёлого шпата. Относительная окрашивающая способность рассчитывается следующим образом: Относительная окрашивающая способность равна отношению: весовой части пигмента – эталона к весовым частям исследуемого пигмента умноженного на 100 процентов. Маслоемкость - это способность частиц пигмента удерживать на своей поверхности определенное количество масла. Выражается она в граммах на 100 г пигмента и колеблется обычно (40-100)г. Поскольку стоимость связующего масла (олифы) обычно выше, чем пигмента, более экономичны пигменты с малой маслоемкостью. Кроме того, чем меньше связующего требуется для получения краски рабочей консистенции, тем более долговечным будет покрытие.

Светостойкость характеризуется способностью пигмента сохранять свой цвет при действии ультрафиолетовых лучей. Большинство природных пигментов – светостойки. Некоторые органические пигменты обесцвечиваются в процессе эксплуатации.

Щелочестойкость нужна, т.к. некоторые пигменты изменяют свой цвет при соприкосновении с щелочными растворами (цементные системы). Их не применяют для изготовления окрасочных составов, наносимых на поверхность бетона. Щелочестойкими являются почти все природные пигменты, а также многие искусственные пигменты (титановые белила, оксид хрома; органические пигменты <алый> и <оранжевый>).

2. Выбор подходящего сырья.


2.2 Цветные пигменты.

Пигменты для окраски бетона не должны вступать в реакцию с цементом и выцветать под действием света и погодных явлений. Они должны быть устойчивы по отношению к агрессивной среде, создаваемой сильнощелочным цементным вяжущим. Пигменты не должны растворяться в воде для затворения. Этим требованиям соответствуют неорганические оксидные пигменты.

2.3 Цемент.

До настоящего времени не имеется данных о несовместимости цемента и оксидных пигментов. Поэтому для производства цветных бетонов могут без ограничения использоваться все типы цементов. Собственный цвет цемента оказывает влияние на цвет готового изделия: серый цвет цемента приглушает все цвета и оттенки, поэтому при окраске бетона, который производится на основе обычного портландцемента, бывает невозможно добиться такой яркости и сочности цвета, которая достигаются при использовании белого цемента. Поэтому для производства бетона светлых тонов, а также зеленого бетона рекомендуется использовать белый цемент.

Степень насыщенности и чистоты цвета, которая достигается благодаря применению белого цемента, зависит и от самого пигмента. В том случае, если речь идет о черном пигменте, то окрашенный им бетон на основе серого цемента, практически не отличается от окрашенного им же бетона, в состав которого входит белый цемент. В случае использования темно-коричневого или красного пигмента это отличие является незначительным. Что касается желтого и синего пигментов, то в данном случае это отличие значительно. Чем выше степень чистоты желаемого оттенка, чем он светлее, тем возникает большая необходимость использования белого цемента.

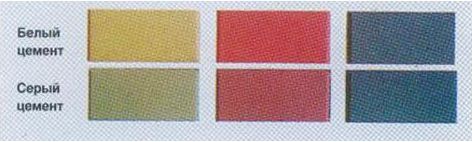

Рис.1 Влияние цвета цемента на цвет бетона.

Пигменты в бетоне

Различные виды цемента имеют, как правило, различные оттенки серого цвета. Даже цвет цементов одного типа различается в зависимости от завода-производителя. Эти различия могут проявиться на окрашенном бетоне. Причем бетон, окрашенный в светлые тона, более чувствителен к подобным изменениям, чем бетон, окрашенный в более темные тона. Таким образом, бетонные детали, образующие оптически цельную поверхность (например: фасады зданий, тротуарная плитка) должны быть изготовлены из цемента одного типа, произведенным одним и тем же цементным заводом.

2.4 Наполнители.

При изготовлении цветного бетона частицы наполнителя обволакиваются окрашенным цементным вяжущим. При этом можем случиться, что частицы интенсивно окрашенного наполнителя не покрываются им полностью. Это приводит к тому, что цвет собственного наполнителя влияет на конечный оттенок бетона. Этот эффект особенно наблюдается при производстве цветного бетона. Ещё заметнее влияние цвета наполнителя становится вследствие атмосферного воздействия, когда зёрна наполнителя более отчетливо проступают на поверхности готового изделия. В таких случаях визуально смешивается цвет цемента и поступающего наполнителя.

Подобное же воздействие на светлые тона бетона (например, жёлтые или зелёные) оказывает собственный цвет песка. Это влияние значительно снижается, когда речь идёт о коричневом или чёрном бетоне.

Рис.2 Влияние цвета заполнителя на оттенок бетона.

Пигменты в бетоне

3. Зависимость цвета бетона от его состава.


3.1 Расход пигмента.

Требуемое количество пигмента, вводимое в бетонную смесь, определяется желаемым цветом и экономической целесообразностью. Увеличение количества пигмента на первом этапе приводит к линейному увеличению интенсивности окрашивания. При дальнейшем увеличении количества пигмента наступает момент, когда цвет перестает меняться, изменение его интенсивности перестает быть значимым. Таким образом, увеличение количества используемого пигмента становится с этого момента экономически невыгодным.

Определение диапазона насыщения зависит, в том числе, и от бетона. Однако в среднем, в случае применения немецких пигментов, отличающихся высокой красящей способностью, их количество не должно превышать 5 % от массы цемента. В случае использования пигментов с более низкой окрашивающей способностью граница насыщения достигается при добавлении значительно большего количества пигмента. Однако возрастание количества пигмента в бетоне больше 5% может привести к излишнему увеличению мелкой фракции, увеличению водопотребности бетонной смеси и к ухудшению технологических свойств бетона (снижению прочности, морозостойкости и т.д.). Средний же расход немецких пигментов 1-2 %, Чешских около 4%, Китайских - порядка 5-6%

Белый пигмент.

Для изготовления тротуарной плитки белого цвета либо светлых тонов из экономических соображений лучше всего использовать белый пигмент, нежели белый цемент. Например диоксид титана Dupont 706. Расход Dupont 706 1% от массы сухого цемента. Следует отметить, что использование диоксида титана анатазной формы влечёт за собой слишком большой расход белого пигмента, поэтому предпочтительнее в производстве применять диоксид титана рутильной формы, полученный хлоридным способом (Dupont 706). Не следует забывать, что при совмещении с другими красителями, происходит разбел последних, поэтому рекомендуем диоксид титана использовать для белых, либо светло-серых тонов. Для цветных изделий необходимо использовать белый цемент.

Таблица 2. Ориентировочное количество пигмента, вводимое в бетонную смесь.

Слабо окрашенный бетон, пастельные тона при использовании белого цемента 1 кг на 100 кг цемента
Средняя интенсивность окрашивания 2-3 кг на 100 кг цемента
Интенсивный окрас 4-5кг на 100 кг цемента

Для черных и коричневых пигментов более характерны нижние пределы приводимых цифр. Для желтых, зеленых и, особенно, синих - верхние. Для красных бетонов более характерны средние величины из приводимого диапазона.

Рис.3 Соотношение уровня пигментирования и цвета бетона.

Пигменты в бетоне

3.2 Соотношение воды и цемента.

Избыток воды затворения испаряется из бетона и оставляет пустоты в виде мелких пор. Эти поры рассеивают падающий свет и таким образом просветляют бетон. Чем выше величина водоцементного отношения, тем более светлым кажется бетон.

Если сравнивать оттенки разных видов бетона, отличающихся друг от друга содержанием воды (например, брусчатку, изготовленную методом вибропрессования или брусчатку, изготовленную методом вибролитья), то при одинаковом количестве использованного пигмента цвет сравниваемых образцов будет различен.

Рис.4 Влияние водоцементного фактора на цвет бетона.

Пигменты в бетоне

3.3 Содержание цемента.

При окраске бетона окрашивается не заполнитель, а цементное вяжущее, которое покрывает отдельные зерна заполнителя. Поэтому чем больше мы <разбавляем> цветное цементное вяжущее заполнителем, тем менее насыщенным становится конечный цвет бетона. Поэтому при одинаковом уровне пигментирования, который рассчитывается в процентах в расчете на вес цемента, бетон с высоким содержанием цемента имеет значительно более интенсивную окраску, чем бетон с низким содержанием цемента.

Рис.5 Влияние содержания цемента на цвет бетона.

Пигменты в бетоне

4. Приготовление бетона.


4.1 Дозирование компонентов.

Состав цветных бетонов следует сохранять постоянным. Точность дозировки: пигментов, цемента, наполнителя и воды должна быть не ниже +5%.

4.2 Перемешивание.

Приготовлении цветных бетонов с использованием смесителей гравитационного действия нежелательно (смесители, работающие по принципу свободного падения смеси). Для качественного распределения пигмента в бетоне более подходят смесители принудительного действия. Время введения пигмента в смеситель имеет большое значение для окончательного результата перемешивания. Наиболее успешной зарекомендовала себя следующая схема:

1-й этап: предварительно сухое перемешивание пигмента и наполнителя 15-20 секунд;

2-й этап: дальнейшее перемешивание после добавления цемента 15-20 секунд;

3-й этап: перемешивание после добавления воды затворения 1-1,5 минуты.

Особенно важным является этап перемешивание пигмента и заполнителя. При этом собственная влажность заполнителя благотворно влияет на результат перемешивания.

5. Дальнейшая обработка.


5.1 Уплотнение.

Плотность бетона не оказывает заметного влияния на его цвет. Однако плохо уплотненный пористый бетон имеет большую тенденцию к появлению высолов в процессе эксплуатации и хранения, чем более плотный. Появление высолов может сильно изменить внешний вид цветного бетона, что является наиболее частой причиной рекламаций. Появление высолов происходит, когда гидроксид кальция Са(ОН)2, который образуется в процессе взаимодействия цемента с водой, выходит на поверхность с водой, проникающей через капиллярные поры бетона и образует нерастворимое соединение - карбонат кальция СаСО3. Карбонат кальция образует белую пленку на поверхности бетона, изменяя тем самым его цвет. Пигменты не оказывают никакого влияния на появление высолов, но белая пленка СаСО3 будет более заметна на окрашенном, нежели чем на натуральном сером или даже на белом бетоне. Процесс высолообразования достигает своего максимума через год эксплуатации и прекращается через два года после начала эксплуатации. Исчезновение высолов связано с тем, что находящийся на поверхности бетона карбонат кальция вступает в медленно протекающую реакцию с растворенным в воде углекислым газом и превращением в гидрокарбонат, растворимый в воде, который смывается осадками. Полностью устранить высолообразование невозможно, однако его можно выдерживать в приемлемых границах за счет хорошего уплотнения бетона.

Рис.6 Исчезновение известкового высаливания.

Пигменты в бетоне

5.2 Твердение бетона.

Различные условия твердения весьма часто являются причиной изменения цвета. На этот процесс оказывают влияние два условия. Первым из них можно объяснить появление высолов, либо за счет очень быстрого испарения воды, использованной для затворения бетона, либо за счет конденсации воды на поверхности бетона. Другим условием являются температура и объем воды, оказывающие влияние на размер кристаллов гидроксида кальция, образующегося в ходе взаимодействия цемента с водой. При этом существует определенная закономерность: более высокие температуры твердения вызывают образование более мелких игольчатых кристаллов. Более сильное рассеивание света мелкими игольчатыми кристаллами приводит в свою очередь к тому, что оттенок этого бетона кажется более светлым, нежели оттенок такого же бетона, твердение которого происходило при более низкой температуре. Разница в цвете становится явной, когда разница температур становится значительной. Например, бетон, который твердел в пропарочной камере при температуре (65-70) °С, сравнивается с бетоном, твердение которого происходило при комнатной температуре. Поэтому при твердении бетонов следует соблюдать следующие условия:

1. Температура и влажность воздуха должны быть по возможности постоянными. Для достижения такого результата твердение лучше проводить в закрытой камере для твердения.

2. Влажность воздуха должна быть высокой, следует избегать воздействия сквозняков. Испарение воды следует держать на минимальном уровне, что позволит с одной стороны предотвратить высолообразование, а с другой послужит для улучшения условий твердения бетона.

3. В ходе твердения вода не должна попадать на поверхность бетона. Это, например, может произойти при обработке холодного бетона в теплой и влажной пропарочной камере, когда влага сконденсируется на поверхности бетона. Кроме того, влага может капать на поверхность бетона с потолка камеры твердения.

5.3 Хранение готовой продукции.

Этот пункт наиболее важен при изготовлении малогабаритных бетонных деталей. Например, тротуарная плитка, которая после твердения хранится в пакетами. При хранении на открытом воздухе без защитной оболочки, дождевая вода проникает между плитками. Кроме того, между плитками может конденсироваться влага при большой разнице дневных и ночных температур. Это неизбежно приводит к обесцвечиванию и к потере товарного вида изделия.

Плитки, собранные в паллеты, можно защитить от попадания на них дождевой воды путем оборачивания пакетов защитной пленкой. Это следует сделать заранее, не дожидаясь, пока на плитках начнет конденсироваться влага. Устранить это затруднение помогает перфорация пленки на боковых поверхностях. Лучше всего оборачивать только верхние слои плиток. Кроме того, в качестве защиты может послужить прокладывание упаковочной бумагой между слоями плиток. В этом случае можно отказаться от оборачивания пакетов пленкой.

Выводы:

Из вышеперечисленного можно сделать несколько заключений, без учета которых невозможно производство качественного цветного бетона:

1. Использовать оксидные пигменты, не вступающие в реакцию с цементом.

2. Не менять тип цемента и поставщика цемента в ходе выполнения всего заказа.

3. Учитывать собственный цвет заполнителей.

4. Погрешность в дозировании не должна превышать +5%.

5. Предварительно перемешивать пигмент и заполнитель. При работе использовать бетоносмеситель принудительного действия.

6. Хорошо уплотнять смесь.

7. Твердение бетона должно происходить при повышенной влажности воздуха, без сквозняков и без конденсации воды.

8. При хранении готовых бетонных изделий предохранять от попадания на них воды.

9. Использовать, предпочтительно, немецкие пигменты!!!

10. Для более яркого цвета пигмента , экономии пигмента, увеличения прочностных характеристик , использовать при производстве белый цемент, желательно египетской марки "Proficem"
